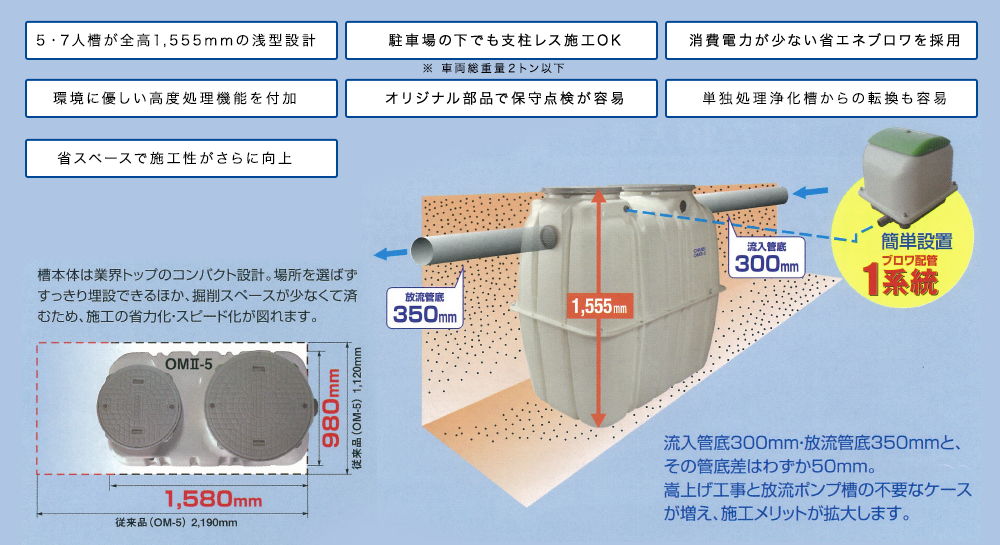

● ＯＭⅡ型

■ 仕様概要

型式		OMⅡ−5	OMⅡ−7	OMⅡ−10
処理対象人員（人）		5	7	10
日平均汚水量（m³/日）		1.0	1.4	2.0

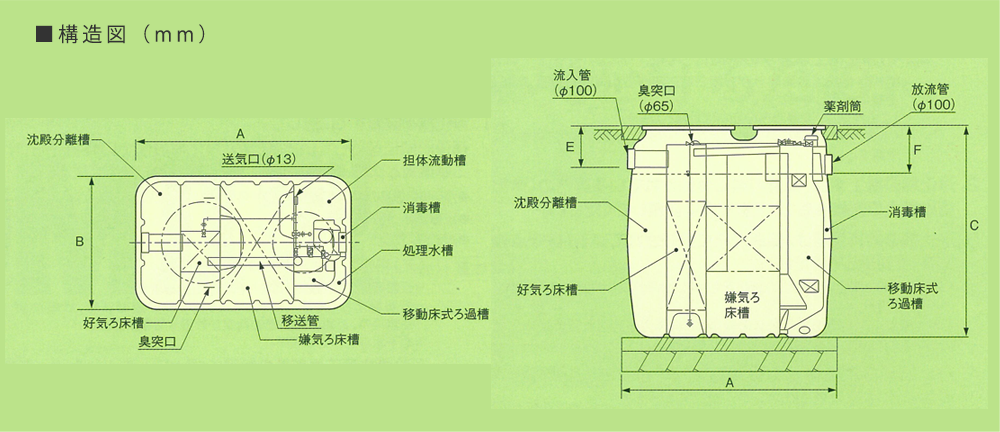

本体寸法（mm）	長さ A	1,580	2,120	2,790
	幅　B	980		1,200
	高さ　C	1,555		1,580
マンホールmm（個）		Ø450(1) Ø600(1)	Ø450(3)	Ø450(2) Ø600(1)
マンホールカバー材質		プラスチックまたは鋳鉄
流入・放流管径（mm）		Ø100
流入管底 E（mm）		300		330
放流管底 F（mm）		350		380
送気口径（mm）		Ø13

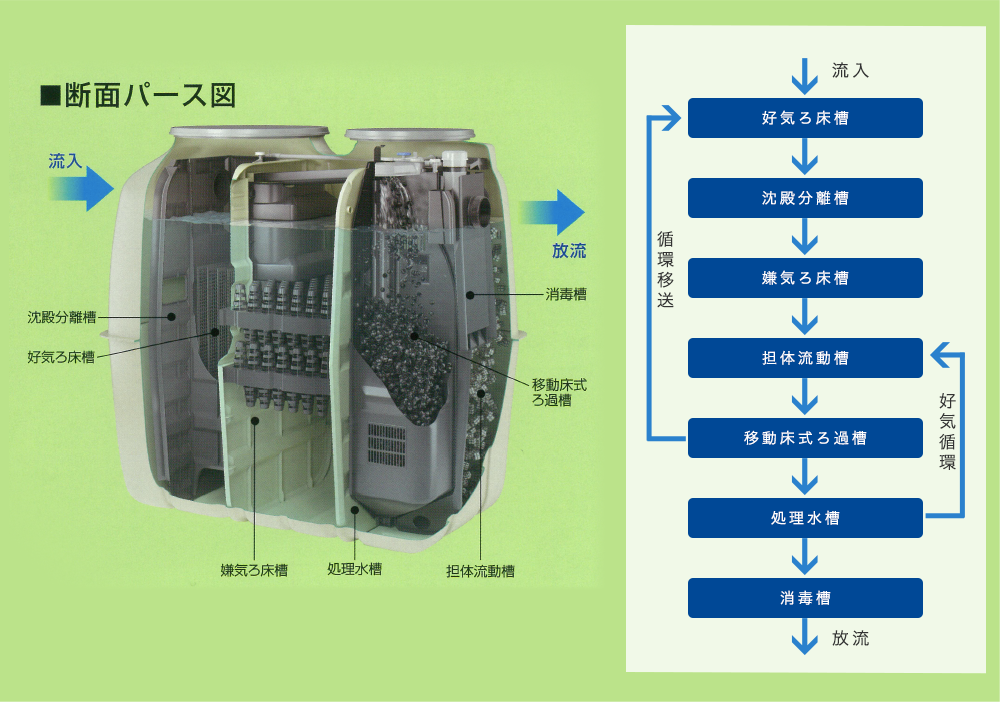

容量 （m³）	好気ろ床槽	0.105	0.146	0.208
	沈殿分離槽	0.432	0.605	0.850
	嫌気ろ床槽	0.528	0.738	1.053
	担体流動槽	0.205	0.285	0.432
	移動床式ろ過槽	0.067	0.094	0.130
	処理水槽	0.054	0.072	0.525
	消毒槽	0.015	0.015	0.021
	総容量	1.406	1.955	3.219
ブロワ （50／60Hz）	方式	電磁ダイアフラム式
	型式	AP-60	AP-80	AP-120
	吐出風量（L/分）	60	80	120
	消費電力(W)	35	51	97
	吐出口径	13A
製品重量（kg）		150	180	280
メーカー希望価格（円）消費税抜		680,000	900,000	1,370,000

注）標準はT−2マンホール仕様

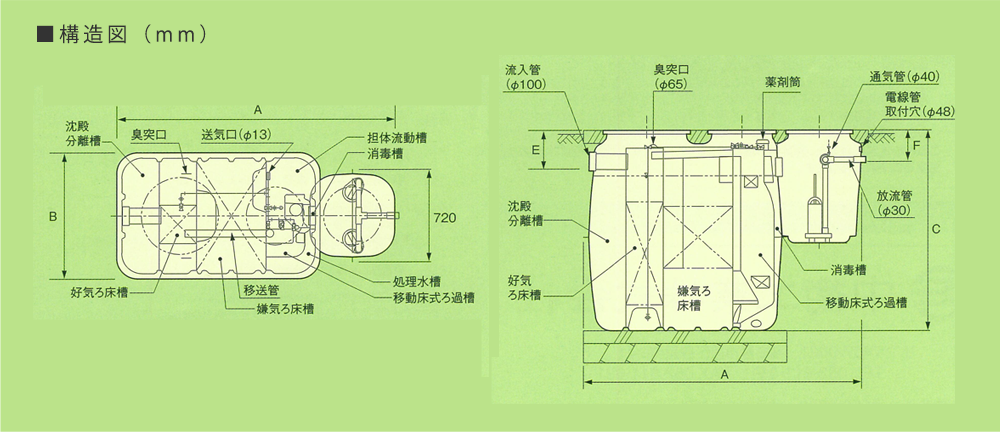

●ＯＭⅡ（P）型　放流ポンプ槽付

■ 仕様概要

型式		OMⅡ−5（P）	OMⅡ−7（P）	OMⅡ−10（P）
本体寸法 （mm）	長さ A	2,160	2,700	3,360
	幅　B	980		1,200
	高さ　C	1,555		1,580
マンホールmm（個）		Ø450(2) Ø600(1)	Ø450(4)	Ø450(3) Ø600(1)
放流管径（mm）		Ø30
放流管底 F（mm）		245
容量 （m³）	放流ポンプ槽容量	0.060
	総容量（ポンプ槽含む）	1.466	2.015	3.279
ポンプ （50／60Hz）	仕様	フロートスイッチ付自動交互運転水中ポンプ
	台数	2台
	出力（kW）	0.15
	吐出量（L/分）	40
	揚程(m)	3.9/5.3
製品重量（kg）		190	220	320
メーカー希望価格（円）消費税抜		950,000	1,170,000	1,640,000

注１）放流ポンプのコードの長さは標準10m（電線管取出口より約9m）となります。
注２）放流ポンプ槽付はエアーの逃げ場がないため、臭突管（排気）工事をしてください。

■ ブロア

型式	AP-60	AP-80	AP-120
吐出風量（L/分）	60	80	120
定格吐出圧力（MPa）	0.015	0.015	0.018
消費電力（W）	35	51	97
出力（W）	35	51	97
メーカー希望価格（円）消費税抜	48,000	65,000	73,000

■ カサアゲパイプ（300H）

型式	C-450	C-600
メーカー希望価格（円）消費税抜	4,900	9,400
備考	（PVC+枠）	（PVC+枠）
